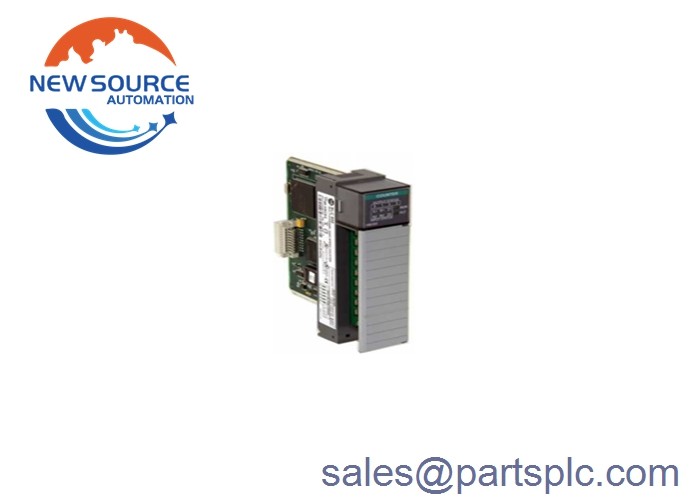

آلن بردلی 1746-HSCE2 SLC 500 ماژول ورودی ماژول ورودی با سرعت بالا

1746-HSCE2

1746-HSCE2 SLC 500 ماژول ورودی ماژول ورودی با سرعت بالا

1756-HSCE2 یک ماژول شمارنده چند کانال با سرعت بالا است. این ماژول یک ماژول هوشمند است، که برای اهداف خاص شمارش، جمع آوری،نظارت بر موقعیت و سایر برنامه های کاربردی با سرعت بالااین ماژول با ±A1، ±B1، ±Z1، ±A2، ±B2، و ±Z2 با محدوده ولتاژ ورودی 4.2VDC تا 12VDC و 10VDC تا 30VDC عرضه می شود.همچنین با هشت (8) خروجی که متشکل از چهار (4) خروجی مجازی و چهار (4) واقعی 5-30 VDC منبع ارائه شده است.

کانال های ورودی این ماژول سیگنال هایی را با حداقل عرض پالس 475 ns با حداقل فاصله پالس 200 ns و حداکثر فرکانس ورودی 1 MHz می پذیرد.این ماژول دارای جداسازی backplane از 1000V و کانال به جداسازی خروجی از 500Vهر کانال ماژول دارای محدوده ولتاژ ورودی 4.2V dc تا 12V dc در صورت کار در 5VDC و 10V dc تا 30V dc در صورت کار در 24VDC است.

مشخصات خروجی ماژول شامل محدوده ولتاژ خروجی 5-30 VDC با حداکثر جریان خروجی در حالت فعال در هر کانال 1.0 A در حالی که حداکثر جریان در حالت فعال در هر ماژول 2 است.0 A در 40°C و 1.5 A در 60 ° C. حداکثر افت ولتاژ در حالت فعال 0.5V و حداکثر جریان خروجی خارج از حالت 100 μA است. 1746-HSCES دارای عایق backplane 1000V و خروجی به عایق ورودی 500V است.

این ماژول را می توان برای انجام شمارش در هر دو جهت پیکربندی کرد. این ماژول تا چهار (4) شمارنده نبض یا دو (2) شمارنده مربع را پشتیبانی می کند. هر شمارنده ماژول قادر به شمارش تا +/- 8 می باشد.388,607این ماژول شمارنده دارای یک پردازنده اختصاصی برای پردازش سیگنال ها است.می تواند در کل سیستم SLC 500 و با ماژول 1747-ASB SLC Remote I / O Adapter (RIO) به عنوان یک جزء RIO استفاده شود.

کانال های ورودی A و B قابل تنظیم برای شمارش پالس تک پایان برای حداکثر 4 دستگاه ورودی هستند. این ماژول دارای ظرفیت کنترل تنظیمات هنگام شمارش فعال پالس است.این اجازه می دهد تا برای قابلیت اطمینان بیشترکانال ورودی Z ذخیره، نگه داشتن و تنظیم مجدد داده های شمارنده را مدیریت می کند. هنگام استفاده از سیگنال ورودی فرکانس پایین، 1746-HSCE2 ممکن است پالس های غلط را بپذیرد.برای جلوگیری از سر و صدای فرکانس بالا در سیگنال های فرکانس پایین، کاربر باید با کابل ورودی 1746-HSCE2، سر و صدا را از بین ببرد تا جریان را از منابع سر و صدا دور کند.
