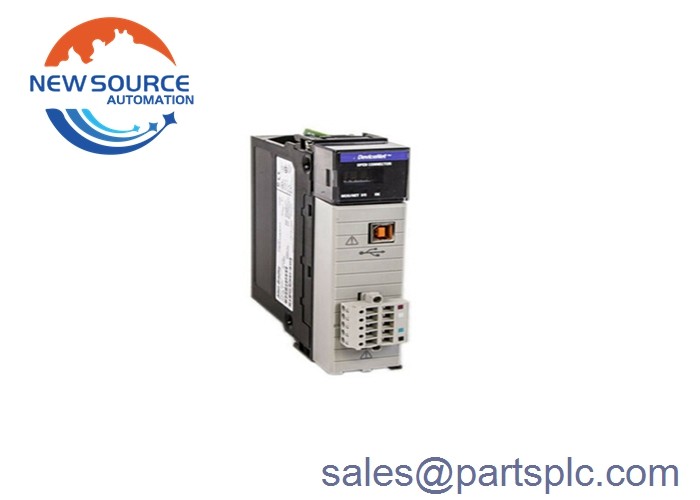

ماژول اسکنر پل پل نت ControlLogix

1756-DNB

1756-DNB ControlLogix DeviceNet یک دستگاه پل DeviceNet است که توسط / Rockwell Automation طراحی شده است.یک شبکه DeviceNet از نوع باز امکان ایجاد اتصالات بین دستگاه های ساده ای را فراهم می کند که برای نیازهای ویژه در یک محیط صنعتی استفاده می شوداین دستگاه ها شامل دستگاه های پیشرفته و اجزای مختلف یکپارچه مانند کامپیوترها، کنترل کننده ها، سنسورها و محرک ها هستند.اصول کار شبکه DeviceNet شامل استفاده از پروتکل CIP (پروتکل صنعتی مشترک) برای کنترل سیستم ها و ماشین آلات است، جمع آوری داده های لازم برای کاربردهای مختلف و پیکربندی دستگاه های صنعتی.ماژول ارتباطات 1756-DNB دارای سرعت ارتباطات DeviceNet در 125 کیلوبایت در ثانیه است (حداکثر 500 متر)، 250 کیلوبایت در ثانیه (حداکثر 250 متر) و 500 کیلوبایت در ثانیه (حداکثر 100 متر).این ماژول حداکثر 64 گره دارد و دارای ولتاژ 11 تا 25 ولت DC CL 2/SELV است..

این ماژول دارای مصرف 400 mA در 5.1 ولت DC، مصرف 0 mA در 24 ولت DC و مصرف جریان DeviceNet در 24 ولت DC 60 mA است. ماژول 1756-DNB قدرت 3.5 وات و تبعید حرارتی آن 11 است.9 BTU در ساعت. ماژول ControlLogix با عرض یک اسلات دارای موقعیت مبتنی بر شاسی است و می تواند در هر اسلات نصب شود.ولتاژ عایق بندی در 50 ولت (متداوم) است و شامل یک نوع اساسی عایق بندی و شبکه DeviceNet به ویژگی های backplaneماژول ControlLogix 1756-DNB می تواند با مدل های مختلف شاسی و تغییرات مختلف منابع برق استاندارد / اضافی استفاده شود.قدرت DeviceNet مطابق با دستورالعمل ولتاژ پایین LVD CE و محدودیت های UL استبرای انطباق با این استانداردها، کاربران باید از مجموعه ای از اصول پیروی کنند که به انواع منابع برق اشاره دارند.این ماژول دارای یک پلاگین خطی باز با 5 یا 10 پین است1756-DNB از پورت USB 2.0 پشتیبانی می کند و داده ها را با سرعت کامل 12 مگابیت در ثانیه انتقال می دهد.دمای کار ماژول باید در محدوده 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت) باشددمای ذخیره سازی می تواند بین -40 تا 85 درجه سانتیگراد (-40 تا 185 درجه فارنهایت) باشد.
