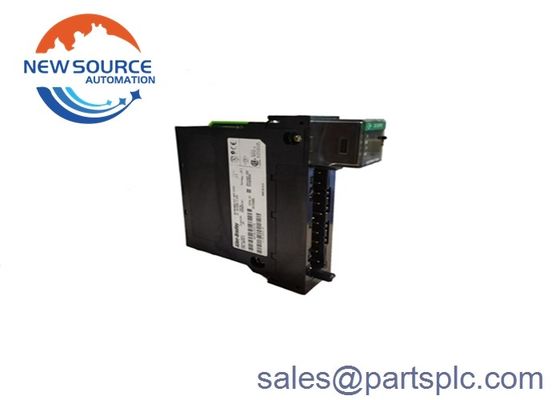

ماژول ورودی جدید کارخانه AB 1756-IF16 SER A ControlLogix 16 Pt 1756IF16

1756-IF16

1756-IF16 یک ماژول ورودی آنالوگ ControlLogix است. این ماژول سیگنال های جریان و ولتاژ مانند ±10V، 0-10V، 0-5V و 0-20 mA را می پذیرد.این ماژول سه (3) نوع از پیکربندی سیم کشی سیگنال مانند تک سراز میان پیکربندی های سیم کشی پشتیبانی شده، سیم کشی تک سر به سر و صدا حساس ترین است و باید با سیگنال هایی که زمینه مشترک دارند استفاده شود.برای افزایش حساسیت به سر و صدا، روش سیم کشی دیفرانسیل استفاده می شود در حالی که سیم کشی دیفرانسیل با سرعت بالا در سیستم هایی که نیاز به به روزرسانی سریع داده ها نسبت به سیگنال های ورودی دارند استفاده می شود.

با سیم کشی تک سر، ماژول تبدیل به یک ماژول ورودی آنالوگ شانزده (16) کانال می شود.ماژول به یک ماژول ورودی آنالوگ هشت (8) کانال کاهش می یابد هنگامی که با سیم کشی دیفرانسیل استفاده می شودعلاوه بر این، ماژول تبدیل به یک ماژول ورودی آنالوگ چهار (4) کانال می شود زمانی که ماژول به عنوان سیم کشی دیفرانسیل با سرعت بالا سیم کشی شود.

رزولوشن های فردی 1756-IF16 320 μV/count (15 bit + علامت دو قطبی) @ ±10.25V محدوده ورودی؛ 160 μV/count (16 bit) @ 0-10.25V محدوده ورودی؛ 80 μV/count (16 bit) @ 0-5.125V محدوده ورودی و 0.32 μA/count (16 bit) @ 0-20.5 mA. این ماژول زمان اسکن دارد که متفاوت است مانند16-488 ms برای تک پایان؛ 8-244 ms با سیم کشی دیفرانسیل و 5-122 ms با سیم کشی دیفرانسیل با سرعت بالا.داراي مدارهاي تبديل آنالوگ به ديجيتال با استفاده از روش سيگما دلتا. داده های تبدیل شده با استفاده از حالت عدد کامل (در سمت چپ توجیه شده، تکمیل 2s) در فرمت داده های نقطه شناور 32 بیتی IEEE ذخیره می شوند. این ماژول دارای دقت کالیبر شده بهتر از 0 است.05% محدوده برای ولتاژ ورودی و 0.15 درصد از محدوده برای ورودی جریان

1756-IF16 می تواند با استفاده از سه روش مختلف، بسته به نیازهای کاربر و برنامه کاربردی مانند سیم کشی تک سرانه، سیم کشی دیفرانسیل،و سیم کشی دیفرانسیل حالت سرعت بالا. روش سیم کشی تک سرانه زمانی که تمام دستگاه های ورودی به یک زمین مشترک متصل شوند بهترین است. این برای مقایسه یک طرف ورودی سیگنال با زمین سیگنال برای دریافت تفاوت است.که سپس توسط ماژول در تولید داده های دیجیتال برای کنترل کننده استفاده می شودهنگامی که برنامه ها یک زمینه مشترک ندارند یا می توانند جفت های سیگنال جداگانه داشته باشند، استفاده از روش سیم کشی دیفرانسیل توصیه می شود.این روش سیم کشی نیز برای محیط هایی است که در آن یک ایمنی بهتر از سر و صدا مورد نیاز استکانال ها در حالت دیفرانسیل به طور کامل از یکدیگر جدا نیستند.یک کانال ممکن است بر خواندن کانال دیگر تأثیر بگذارد اگر سیگنال های ورودی دیفرانسیل متعدد دارای مرجع مشترک ولتاژ متفاوت باشند. هنگامی که این اتفاق می افتد ، کاربران باید ورودی را به ماژول های مختلف متصل کنند یا ماژول غیر منزوی را با یک ماژول ورودی منزوی جایگزین کنند. 8 اتصال در این حالت مجاز است.روش سیم کشی فرقی حالت سرعت بالا امکان بروزرسانی سریعترین داده را فراهم می کند.با این حال، شرایط خاصی برای کاربران برای استفاده از حالت سرعت بالا مورد نیاز است.زمانی که در این حالت تنها از هر چهار کانال در ماژول می توان استفاده کرد. مصرف برق ماژول 1756-IF16 2.3 وات است و دارای قدرت کلی 2.33 وات است. محدوده ورودی ± 10 ولت ، از 0 تا 10 ولت ، 0 تا 5 ولت یا 0 تا 20 mA است.

مصرف فعلی این ماژول در 5.1 ولت 150 mA است، یا 65 mA در 24 ولت است. ولتاژ و نرخ های فعلی backplane 5.1 ولت DC، حداکثر 150 mA و حداکثر 24 ولت DC 65 mA است..محدوده جریان ورودی از 4 تا 20 mA است و محدوده ولتاژ ورودی از -10 تا 10 ولت است و به 100VA محدود می شود.3 وات و مصرف برق فعلی 3 است.9 وات. از بین رفتن حرارتی ولتاژ 7.84 BTU / ساعت و 13.3 BTU / ساعت برای جریان است. همچنین دارای حداکثر محافظت از ولتاژ بیش از حد 30 ولت DC ( ولتاژ) و 8 ولت DC ( جریان) است.
