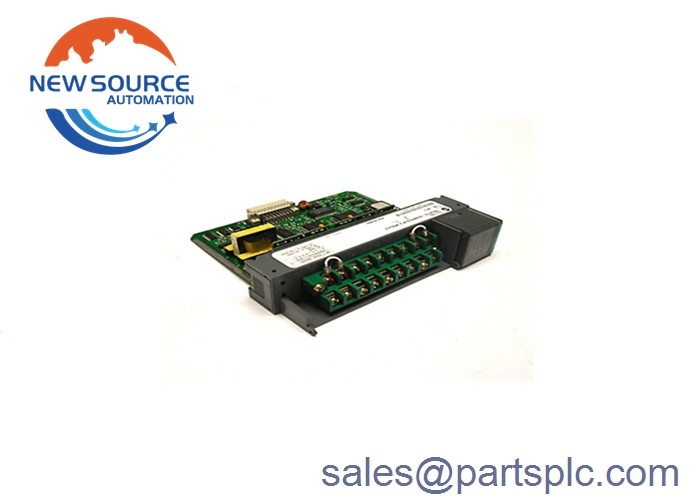

آلن بردلی 1746-INT4 /B 1746-1NT4 SLC 500 Thermocouple/Millivolt ورودی آنالوگ

1746-INT4

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorاین دستگاه دارای چهار (4) کانال ورودی برای سنسورهای ترموکوپل و mV است. این دستگاه دارای یک جریان پس زمینه 110 mA در 5V DC و 85mA در 24V DC و یک رتبه بندی کلی قدرت پس زمینه 0.6W است.این چهار (4) کانال ورودی جداگانه جدا شده است که همچنین از backplane جدا شده است و از یک روش تبدیل مدولاسیون ADC سیگما دلتا استفاده می کنداز یک فیلتر آنالوگ با یک فیلتر دیجیتالی کم عبور استفاده می کند و یک حالت رد عادی بیش از 60 دبیل در 60 هرتز بین ترمینال ها دارد.همچنین دارای حالت رد مشترک بیشتر از 120dB بین ورودی ها و زمین شاسی با عدم تعادل 1kΩ و دارای پهنای باند کانال 8Hz است1746-INT4 نیاز به کالیبراسیون میدان دارد و باید حداقل یک بار در سال کالیبراسیون شود.

این سیستم عایق بندی را در 1000V transient یا 150V AC بین کانال به کانال و کانال به backplane آزمایش می کند.این دارای 5 LED شاخص با 4 نشان دهنده وضعیت هر کانال و یک نشان دهنده وضعیت ماژولاین دستگاه دارای انواع ورودی ترموپول B، C، D، E، J، K، N، R، S و T و ورودی های آنالوگ 50-50 mV DC و 100-100 mV DC است.آن را دارای یک مقاومت ورودی بزرگتر از 10 مگاوام و ارائه می دهد یک 20nA تشخیص مدار باز، با یک زمان تشخیص مدار 5ms. در بدترین حالت مدار، زمان پاسخ مرحله ای 600ms دارد و ماژول دارای دقت کلی است که وابسته به نوع ورودی است.دمای کار آن بین 0 تا 60 درجه است.. درجه سانتی گراد (32-140 درجه فارنهایت) در رطوبت 5-95٪ بدون فشرده سازی و دارای گواهینامه CE ، CSA و UL است.

1746-INT4 یک ماژول ورودی آنالوگ چهار (4) کانال ترموکوپل / mV است. این ماژول برای سیستم عامل کنترل کننده منطق قابل برنامه ریزی (PLC) SLC 500 استفاده می شود.این ماژول با حسگرهای ترموکوپل نوع C سازگار است، D، J، K، T، E، R، S، B و N. همچنین می تواند با سیگنال mV با محدوده -100 تا 100 mV DC استفاده شود.

این ماژول می تواند در کاربردهایی با محدوده دما از -270 تا 1820 درجه سانتیگراد استفاده شود. هر ترموپول محدوده خاصی دارد که در محدوده مطلق است. علاوه بر این، هر ترموپول دارای یک محدوده خاص متفاوت است که در محدوده مطلق است.ولتاژ سیگنال mV قابل اجرا -50 تا 50 mV و -100 تا 100 mV است که به طور معمول از گیرنده های سیگنال می آیداین ماژول بر اساس استاندارد IPTS68 ، NBS MN 125 و NBS MN 161 خطی سازی ترموکوپل را دنبال می کند. همچنین دارای ترمینال تعویض اتصال سرد است که امکان دقت ± 1.5 ° C (34.7 ° F) را فراهم می کند.0... 70 °C (32...158 °F)این دستگاه دارای مقیاس دما قابل انتخاب کاربر از °C یا °F و 0.1 °C یا 0.1 °F و مقیاس میلی ولت 0.1 mV یا 0.01 mV است.
