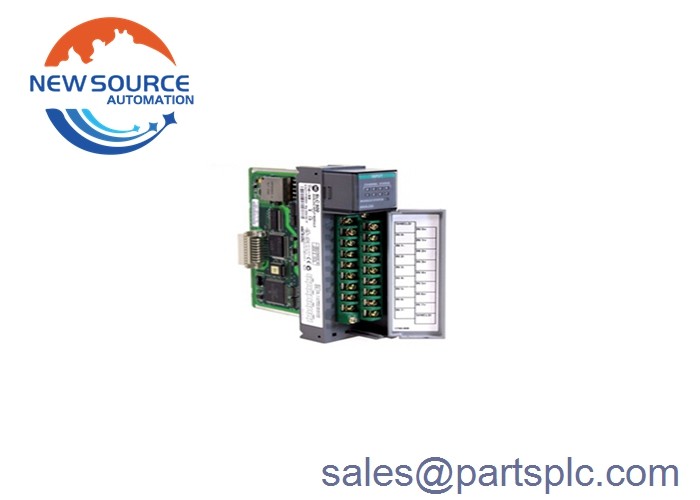

آلن بردلی 1746-BTM سری B SLC 500 بارل کنترل دمای ماژول

1746-BTM

آلن بردلی 1746-BTM یک ماژول کنترل دمای بشکه برای سیستم SLC 500 است.این یک ماژول I / O هوشمند است که 4 منطقه از حلقه های PID گرمایی / خنک کننده را برای برنامه های کنترل دمای خود تنظیم می کند. هر یک از 4 ورودی آنالوگ به عنوان متغیر کنترل شده (C) برای یک حلقه PID عمل می کند. برای هر یک از حلقه ها ، یک الگوریتم فرآیند با کمک تنظیم (TAP) و یک الگوریتم PID بر روی ماژول انجام می شود;خروجی متغیر دستکاری شده (M) از هر حلقه، به عنوان یک مقدار عددی یا به عنوان یک سیگنال خروجی متناسب با زمان (TPO) از ماژول به جدول داده پردازنده SLC ارسال می شود.یک منطق نردبان می تواند یا سیگنال TPO را به یک ماژول خروجی دیجیتال یا مقدار عددی M را به یک ماژول خروجی آنالوگ برای بسته شدن حلقه ارسال کند.

1746-BTM دارای 4 ورودی backplane و channel-to-channel جدا شده با بار جریان backplane 110 mA در 5 ولت و 85 mA در 24 ولت است.ورودی های آنالوگ ترموکوپل با ولتاژ ورودی -50 تا 50 mV و -100 تا 100 mV. فرآیند تبدیل A / D آن از مدولاسیون سیگما - دلتا استفاده می کند و دارای رزولوشن 16 بیتی و فرمت داده های عدد کامل 16 بیتی است. ولتاژ جداسازی 1000 ولت و پهنای باند کانال 8 هرتز دارد..برای اتصال، یک ماژول I / O 1746-RT32 می تواند استفاده شود. این واحد از یک اسلات واحد برای نصب در یک شاسی SLC 500 استفاده می کند و خود کالیبراسیون را فراهم می کند،تنظیم خودکار حلقه های PID (برای تنظیم حلقه های کنترل دمای بشکه بهینه شده)، خود تشخیص و تشخیص مدار باز ورودی از جمله شکستن ترموپول. این با تمام پردازنده های SLC 500 به جز پردازنده SLC 5/01 سازگار است.

1746-BTM یک ماژول کنترل دمای بشکه است که در پیاده سازی برنامه های کنترل دمای حلقه بسته استفاده می شود.

این ماژول طراحی شده است تا چهار (4) حلقه متناسب-متکامل- مشتق (PID) را فراهم کند. ورودی متغیر فرآیند (PV) به هر یک از کانال های ورودی چهار (4) ترموپول ماژول متصل می شود.انواع ترموپول پشتیبانی شده از این ماژول ترموپول های نوع J و K هستند.

ماژول دارای پاسخ قابل تنظیم و هوشمند در صورت تشخیص ورودی سنسور شکسته است. پاسخ های قابل تنظیم حلقه غیرفعال هستند، CV را مجبور به شکستن ارزش کنترل شکستن TC،نیروی CV به دست دستی % خروجی یا تنظیم نامعتبر. تصمیم گیری برای پاسخ شکستن TC باید بر اساس فرآیند ٪ حالت امن در هنگام اشتباهات یا موقعیت Fail-Safe باشد.ماژول کنترل دمای بشکه از پیکربندی آلارم حلقه پشتیبانی می کند با فعال کردن آلارم مناسب WORD و Bits.

حالت کنترل بشکه این ماژول نیز قابل انتخاب است. کاربر می تواند کنترل بشکه را روشن و خاموش کند.استفاده از کنترل بشکه برای برنامه های کاربردی که نیاز به کنترل فقط گرما یا جایگزین گرمایش / خنک سازی. استفاده از کنترل غیر بشکه برای برنامه هایی که نیاز به حرارت تنها، خنک فقط و یا حرارت و خنک کردن اقدامات کنترل.
