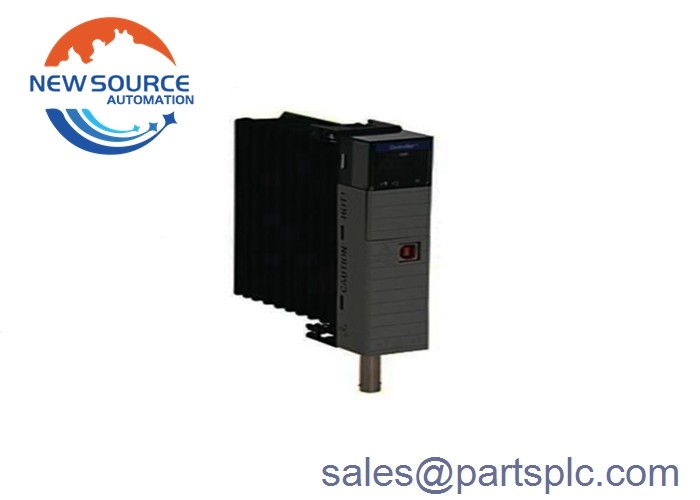

آلن بردلی 1756-CN2R /A Rev 301 ControlLogix ControlNet ماژول پل

1756-CN2R

1756-CN2R یک ماژول ارتباطی ControlLogix است که بخشی از پلت فرم کنترل Logix است.این ماژول عمدتا برای ایجاد اتصال در توپولوژی شبکه ControlNet اضافی استفاده می شود زیرا دارای دو (2) پورت BNC ControlNet است. این ماژول یک سوت واحد از شاسی را اشغال می کند و می تواند در هر اسلات موجود از شاسی استاندارد مانند 1756-A4، 1756-A7، 1756-A10، 1756-A13 نصب شود1756-A17 و با منبع برق استاندارد ControlLogix به ویژه 1756-PA72/C استفاده می شود، 1756-PA75/B، 1756-PB72/C، 1756-PB75/B، 1756-PC75/B، 1756-PH75/B و منبع برق اضافی مانند 1756-PA75R، 1756-PB75R، 1756-PSCA2.شبکه ControlNet یک شبکه ارتباطی چند گره ای است که از یک خط اصلی کابل هم محوری استفاده می کند که گره ها با استفاده از کابل های قطره ای در خط اصلی متصل می شوند.این ماژول خاص از کابل کواکسیال 1786-RG6 استفاده می کند تا با شبکه متصل شود. سرعت انتقال تا 5 Mbps توسط 1756-CN2R پشتیبانی می شود.,1756-CN2R همچنین با یک (1) پورت USB که از نرخ انتقال 12 Mbps در سرعت کامل پشتیبانی می کند ، عرضه می شود. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersهمچنین می تواند برای برقراری ارتباط با دستگاه های رابط ماشین انسانی (HMI) و سیستم های کنترل نظارت و به دست آوردن داده (SCADA) باشد.از 128 اتصال Logix و حداکثر 131 اتصال ارتباطی پشتیبانی می کند.

The 1756-CN2R ControlNet Connections per Communication Module by is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsاین دستگاه دارای یک نوع پیکربندی اضافی است و با سرعت 5Mbps در حداکثر 99 گره ارتباط برقرار می کند. 1756-CN2R حداکثر 128 اتصال ارتباطی Logix دارد.داراي يك جريان جذب 1300mA در 5.1V DC و یکی از 3mA در 24V DC و 6.6W گرما را با 22.5 BTU / ساعت از بین می برد. این ولتاژ عایق 30V DC با عایق پایه در 500V برای یک دقیقه بین ControlNet و سیستم آزمایش شده است.1756-CN2R دارای ControlNet BNC دوگانه است، ControlNet RJ45 و یک پورت USB 1.1 برای اتصال و ارتباط با سایر دستگاه ها.این در یک نوع محفظه باز وجود دارد و با کد دمای T4 IEC و با کد دمای T4A آمریکای شمالی مشخص شده است.دمای عملیاتی 1756-CN2R بین 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت) در رطوبت نسبی 5 تا 95٪ بدون فشرده سازی است.و دارای سرعت شوک عملیاتی 30G و ارتعاش حداکثر 2G در 10-500Hz است.




محصولات اصلی ما

1 (USA AB) سری محصولات: 1756-IB32، 1769-OF5، 1747-L552، 1746-OW8، 1785-L60B، 1756-L73S

2 محصولات شنایدر (فرانسه): 140CPU65160، 140CPU31110، 140CPU11302، 140CPU21304، 140CPU67160، 140CPU53414A

3 سری محصولات جنرال الکتریک (ایالات متحده): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 سری محصولات Ovation (ایالات متحده): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 هانیول (ایالات متحده): CC-TDOR01، 8C-TDODA1، 8C-PAIMA1، CC-TAOX11، 8C-PAIH54، CC-PCNT01، 8C-PDISA1، 8C-PDILA1

6 فروش ABB (سوئد): D0910S، AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (ایالات متحده): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

سیستم سری I / A Invensys Foxboro (ایالات متحده): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 سیمنز (آلمان): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

درباره ی تیم ما

شرکت ما در شیامن، فودیان، چین مستقر است و مستقیما با کارخانه اصلی همکاری می کند؛ یک تیم فروش حرفه ای، پشتیبانی فنی مهندسی خود را دارد،و خدمات پس از فروش خوب: انبار بزرگ، کیفیت محصول اصلی و تحویل سریع. اینها به ما کمک می کنند تا یک حامیان قوی از مشتریان خود باشیم، راه حل هایی را برای کاربران نهایی ارائه دهیم و سود فروشندگان را تضمین کنیم.

بسته بندی و تحویل

1) 100٪ مهر و موم کارخانه ی جدید و اصلی!

2)ضمانت: 1 سال

3) بسته بندی: بسته بندی اصلی با کارتون.

4)زمان تحویل: DHL,UPS,Fedex حمل و نقل سریع معمولاً 3-10 روز کاری طول می کشد، بستگی به کشور تحویل دارد. در موارد نادر،مراقبت های کسری دقیق باعث می شود زمان تحویل کمی طولانی تر شود,لطفا صبور باشيد

5) تمام کالا ها قبل از ارسال آزمایش خواهند شد.
