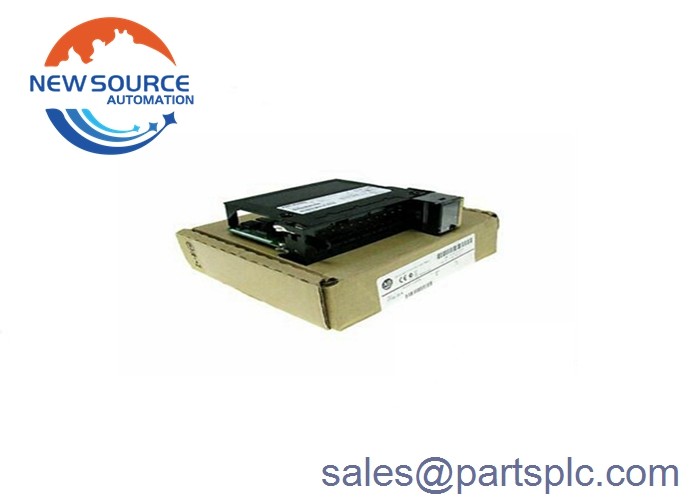

آلن بردلي 1756-OF4 کنترل لوگکس PLC خروجی آنالوگ کارخانه جدید مهر و موم شده

1756-OF4

ماژول 1756-OF4 یک ماژول خروجی غیر منزوی ControlLogix است. این دارای 4 خروجی ولتاژ یا جریان در دسترس با وضوح فعلی 15 بیت در 21 mA است.650 nA/bit برای وضوح ولتاژ 16 بیت در عرض 10.5V، 320 μV / bit. برای اتصال به دستگاه های ساحلی به یک RTB 20 پین یا محفظه بلاک ترمینال قابل برداشت نیاز دارد. RTB های سازگار 1756-TBSH و 1756-TBNH هستند.این مهم است که اطمینان حاصل شود که شاسی و منبع تغذیه قبلا نصب شده و زمین قبل از نصب ماژول به آن با RTB.

این ماژول خروجی دارای یک مهر زمان متحرک از داده ها، حذف و ورودی تحت قدرت (RIUP) ، ویژگی های داخلی، رزولوشن ماژول، ارتباطات تولید کننده / مصرف کننده و فرمت های متعدد داده است.فرمت های داده در دسترس برای این ماژول حالت نقطه شناور و حالت عدد کامل هستنداین ماژول همچنین می تواند داده های خطای و وضعیت را به کنترل کننده گوش دادن مالک با استفاده از داده های کانال چندرسانه ای ارسال کند.

ماژول 1756-OF4 دارای ولتاژ و جریان 5.1V DC برای backplane، حداکثر 150 میلی آمپر برای 24V DC است.1 ولت و 120 میلی آمپر در 24 ولت و یک قدرت کل 5.8 W. مصرف برق آن 3.7 W از قدرت backplane است و محافظت از ولتاژ بیش از حد آن 24V DC است. تشخیص مدار باز ماژول تنها برای خروجی فعلی است،اما خروجی باید به بزرگتر از 0 تنظیم شود.1 میلی آمپر. همچنین دارای یک محافظت از مدار کوتاه است که به 21 میلی آمپر یا کمتر محدود می شود.

با محدوده خروجی 0 تا 20 میلی آمپر، دارای سیگنال پایین و تعداد کاربر 0 میلی آمپر و -32768 شمارش و سیگنال بالا و تعداد کاربر 21.2916 میلی آمپر و 32767 شمارش است.در محدوده خروجی +/- 10 ولت، سیگنال پایین و تعداد کاربران ماژول -10.4336V و -32768 شمارش و سیگنال بالا و تعداد کاربران به ترتیب 10.4336V و 32676 شمارش است.آن را به مدت 2 ثانیه در 1350V AC آزمایش شده است و دارای ولتاژ عایق مداوم 250V است..

این ماژول به عنوان یک ظرفیت ولتاژ بیشتر از 2000 اوم و یک ظرفیت جریان 0 تا 750 اوم.این یک زمان اسکن ماژول 12 ms نقطه شناور و یک زمان اسکن 8 ms عدد کامل با یک خطای ماژول 0.15٪ از محدوده ولتاژ و 0.3٪ از محدوده جریان. زمان قرار گرفتن آن کمتر از 2 ms تا 95٪ از ارزش نهایی با بار مقاومت است. همچنین حداکثر توان از بین رفتن آن 3 است.25 وات (4 کانال جریان) و تبعید حرارتی 10.91 BTU در ساعت

1756-OF4 یک ماژول خروجی آنالوگ است که قادر به ارائه سیگنال های ولتاژ و جریان آنالوگ است.این سیگنال های خروجی می توانند برای حرکت دستگاه های تعدیل کننده و محرک ها یا برای انتقال مجدد سیگنال ها برای استفاده توسط ضبط کننده ها استفاده شوند.، شاخص ها، ثبت داده ها و کنترل کننده های خارجی.



محصولات اصلی ما

1 (USA AB) سری محصولات: 1756-IB32، 1769-OF5، 1747-L552، 1746-OW8، 1785-L60B، 1756-L73S

2 محصولات شنایدر (فرانسه): 140CPU65160، 140CPU31110، 140CPU11302، 140CPU21304، 140CPU67160، 140CPU53414A

3 سری محصولات جنرال الکتریک (ایالات متحده): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 سری محصولات Ovation (ایالات متحده): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 هانیول (ایالات متحده): CC-TDOR01، 8C-TDODA1، 8C-PAIMA1، CC-TAOX11، 8C-PAIH54، CC-PCNT01، 8C-PDISA1، 8C-PDILA1

6 فروش ABB (سوئد): D0910S، AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (ایالات متحده): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

سیستم سری I / A Invensys Foxboro (ایالات متحده): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 سیمنز (آلمان): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

درباره ی تیم ما

شرکت ما در شیامن، فودیان، چین مستقر است و مستقیما با کارخانه اصلی همکاری می کند؛ یک تیم فروش حرفه ای، پشتیبانی فنی مهندسی خود را دارد،و خدمات پس از فروش خوب: انبار بزرگ، کیفیت محصول اصلی و تحویل سریع. اینها به ما کمک می کنند تا یک حامیان قوی از مشتریان خود باشیم، راه حل هایی را برای کاربران نهایی ارائه دهیم و سود فروشندگان را تضمین کنیم.

بسته بندی و تحویل

1) 100٪ مهر و موم کارخانه ی جدید و اصلی!

2)ضمانت: 1 سال

3) بسته بندی: بسته بندی اصلی با کارتون.

4)زمان تحویل: DHL,UPS,Fedex حمل و نقل سریع معمولاً 3-10 روز کاری طول می کشد، بستگی به کشور تحویل دارد. در موارد نادر،مراقبت های کسری دقیق باعث می شود زمان تحویل کمی طولانی تر شود,لطفا صبور باشيد

5) تمام کالا ها قبل از ارسال آزمایش خواهند شد.
