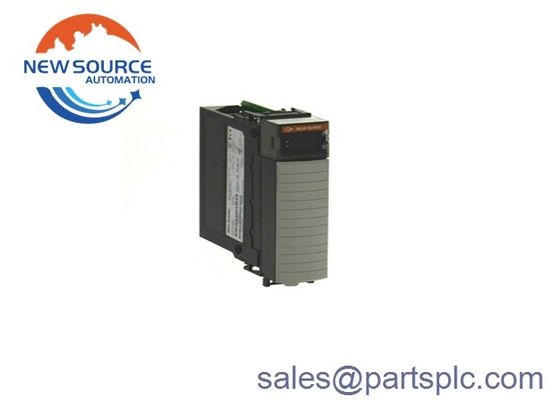

ماژول رله دیجیتال ControlLogix 16Pt

1756-OW16I

1756-OW16I یک ماژول خروجی مجزا شانزده (16) کانال است که بخشی از سیستم عامل اتوماسیون ControlLogix است. این ماژول یک ماژول خروجی رله با فرم تماس از به طور معمول باز (N.O.) با انزوا فردیاین ماژول همچنین می تواند به عنوان یک ماژول خروجی تماس خشک نامیده شود که برای کار در محدوده ولتاژ 5-125VDC و 10-240VAC سازگار است.

1756-OW16I جریان خروجی 1 A @ 5-30V DC؛ 0.5 A @ 48VDC؛ 0.22 A @ 125VDC؛ 1.5 A @ 120VAC، 50/60 Hz و 0.75 A @ 240VAC، 50/60 Hz را ارائه می دهد.این ماژول دارای صلاحیت وظیفه خلبان C300/R150 است.

هر کانال خروجی دارای حداکثر زمان تاخیر خروجی 10 ms برای هر دو انتقال سیگنال است. آن 150 mA جریان را از backplane @ 5.1 VDC و 24 VDC با کل مصرف قدرت backplane 4.4 وات جذب می کند.

1756-OW16I دارای حداکثر فرکانس سوئیچینگ یک (1) عملیات هر سه (3) ثانیه یا (0.3 هرتز در بار نامی) با میانگین زمان پرتاب 1.2 ms است.انتظار می رود هر یک از تماس های خروجی تا 300 kHz در صورت استفاده با بار مقاومت و 100 kHz در صورت استفاده با بار تحرک کار کنند.علاوه بر این، این ماژول از خروجی های برنامه ریزی شده پشتیبانی می کند و می تواند برای نگه داشتن آخرین حالت، روشن یا خاموش در طول زمان FAULTED با Off به عنوان تنظیم پیش فرض پیکربندی شود.حالت های خروجی نیز ممکن است در آخرین حالت نگه داشته شود، با تنظیم پیش فرض OFF در حالت PROGRAM. این ماژول با یک بلاک ترمینال قابل برداشتن (RTB) عرضه می شود. RTB های قابل استفاده برای استفاده با این ماژول 1756-TBCH و 1756-TBS6H هستند.

زمان تاخیر خروجی 1756-OW16I ′′ برای هر دو حالت ON به OFF و OFF به ON 10 میلی ثانیه است و جریان backplane 150mA را در هر دو حالت 5 جذب می کند.1 ولت و 24 ولت DC و آن را دارای یک کل قدرت backplane از 4.4 وات. این دستگاه از 15.35 BTU / ساعت تبعید حرارتی دارد و 4.5 وات در 60 درجه سانتیگراد تبعید می کند. هر خروجی می تواند حداقل بار جریان 10mA و نشت جریان 1 را در بر گیرد.5 mA در هر نقطهماژول تماس 1756-OW16I دارای یک مقاومت تماس اولیه 100 اوم در 6V، 1A است و دارای فرکانس سوئیچ وابسته به بار 0.3 هرتز است.2 میلی ثانیه با یک عمر تماس انتظار می رود از 300 kHz مقاومت و 100 kHz تحرک. 1756-OW16I دارای خروجی برنامه ریزی شده با زمان همگام سازی 16.7 ثانیه با توجه به زمان سیستم هماهنگ (CST) ،و دارای ولتاژ جداسازی مدار 250 ولت با یک نوع عایق بندی پایه آزمایش شده در 1350 ولت AC برای 2 ثانیه بین خروجی به backplane و خروجی به خروجی. 1756-OW16I دارای کد درجه حرارت T4 آمریکای شمالی و یک محفظه باز است.دمای عملیاتی آن بین 0 تا 60 درجه سانتیگراد در رطوبت 5 تا 95٪ بدون تهویه است.
