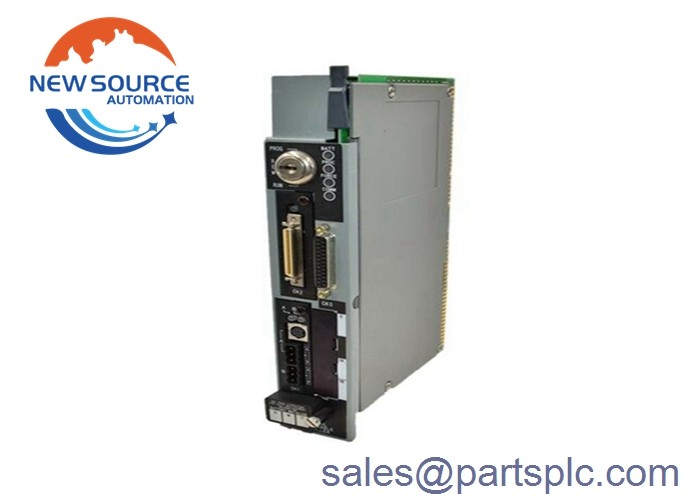

آلن بردلی 1785-L60L سری A ماژول پردازنده

1785-L60L

1785-L60L یکی از اعضای سری کنترل کننده PLC-5 است. این کنترل کننده قابل برنامه ریزی می تواند به عنوان یک بخش مرکزی از هر سیستم کنترل مبتنی بر سری PLC-5 عمل کند.1785-L60L نقطه مرکزی است که ارتباطات محلی را به هم متصل می کند.، ماژول های I/O گسترده و از راه دور بر روی انواع مختلف رابط های ارتباطی، و که به عنوان ستون فقرات سیستم کنترل عمل می کند.کنترل کننده 1785-L60L دارای سه رابط ارتباطی یکپارچه است که به عنوان کانال 1A مشخص شده استکانال 1A و کانال 1B می توانند به عنوان اسکنرهای I / O از راه دور، آداپتورهای I / O از راه دور یا رابط های ارتباطی DH + عمل کنند.,کانال 2 یک پورت I/O محلی گسترش یافته است. کنترل کننده 1785-L60L دارای یک کانکتور 25 پین است که به عنوان کانال 0 در پنل جلو نشان داده شده است. کانال 0 یک پورت EIA RS232C از لحاظ نوری جدا شده است.که از پروتکل های ASCII و DF1 full-duplex و half-duplex master و همچنین half-duplex slave پشتیبانی می کندکانال 0 دارای چراغ سبز برای نشان دادن وضعیت رابط ارتباطی است. علاوه بر این یک کانکتور کوچک 8 پین DIN نشان داده شده به عنوان کانال 1A وجود دارد.که یک اتصال ترمینال برنامه نویسی DH + موازی با کانال 1A استدو کانکتور سه پین در قسمت پایین صفحه جلو قرار دارد. این کانکتورها برای کانال های 1A و 1B هستند و این دو پورت ارتباطی می توانند به عنوان اسکنرهای I / O از راه دور عمل کنند.آداپتورهای I/O از راه دوردر پنل جلو 1785-L60L ′′، یک کانکتور خاص به عنوان کانال 2 نشان داده شده است، که برای تماس I / O محلی گسترش یافته است.

حالت اسکنر I/O از راه دور اطلاعات I/O را بین کنترل کننده و دستگاه I/O از راه دور می خواند و می نویسد.1785-L60L یک کنترل کننده نظارت برای کنترل کننده های دیگر در حالت آداپتور و برای دیگر آداپتورهای I/O از راه دور است.وقتی که کانال 1A یا کانال 1B به عنوان یک آداپتور I/O از راه دور پیکربندی شده باشد،کنترل کننده 1785-L60L I/O کنترل کننده را مدیریت می کند در حالی که از طریق یک لینک I/O از راه دور با کنترل کننده نظارت ارتباط برقرار می کند.یک پیوند DH + می تواند در کانال 1A یا 1B در 1785-L60L تنظیم شود.ارتباطات DH + برای ایجاد یک شبکه همکار با کنترل کننده های دیگر PLC-5 یا سایر اجزای سطح بالاتر سیستم کنترل استفاده می شودبرنامه نویسی کنترل کننده 1785-L60L همچنین می تواند از طریق یک پیوند DH + انجام شود. با استفاده از یک پیوند DH + ، چندین کنترل کننده را می توان به طور همزمان برنامه ریزی کرد.حداکثر طول کابل برای یک پیوند DH + بستگی به سرعت انتقال دارداین مهم است که تمام دستگاه های موجود در این لینک برای برقراری ارتباط با سرعت یکسان تنظیم شوند. این طول از 3048 متر از سرعت 57.6 کیلوبیت در ثانیه تا 762 متر برای سرعت 230 می باشد.4 کیلوبیت در ثانیهیک پیوند I/O محلی گسترش یافته زمانی مفید است که I/O بیشتری از آنچه که می تواند در یک شاسی واحد قرار گیرد مورد نیاز باشد، اما سرعت بیشتری از یک پیوند I/O از راه دور را نیاز دارد.1785-L60L و آداپتور I/O محلی گسترش یافته (ALX 1771-) که در شاسی I/O از راه دور نصب شده و با کابل اتصال I/O متصل می شوند، یک پیوند I/O محلی گسترش یافته را تشکیل می دهند.. پیوند I / O محلی گسترش یافته به 100 فوت کابل محدود می شود. اگر شاسی I / O نیاز به فاصله بیشتری از کنترل کننده داشته باشد، از پیوند I / O از راه دور استفاده کنید.لینک I/O محلی گسترش یافته یک لینک موازی است که کنترل کننده 1785-L60L را قادر می سازد تا حداکثر 16 شاسی I/O گسترش یافته را اسکن کند.. زمان اسکن در هر قفسه در یک I / O محلی گسترش یافته 0.5 ms است. 1785-L60L دارای چندین شاخص در پنل جلو است تا رابط کاربری را آسان کند. شاخص ها وضعیت های مختلف کنترل کننده را نشان می دهند.شاخص نشان داده شده BATT وضعیت باتری را نشان می دهد. شاخص PROC حالت کنترلر فعلی را نشان می دهد. به عنوان مثال، سبز است زمانی که کنترلر در حالت RUN است و قرمز است زمانی که چیزی اشتباه است.نشانگر FORCE در صورت فعال شدن نیروهای I/O رنگ زرد دارد.. شاخص COMM به وضعیت ارتباطات کانال 0 مرتبط است. کانال های ارتباطی 1A و 1B هر دو دارای شاخص های وضعیت اختصاصی هستند. کانال 2 برای اتصال I / O محلی گسترش یافته استفاده می شود.دارای یک شاخص وضعیت اختصاصی است.
