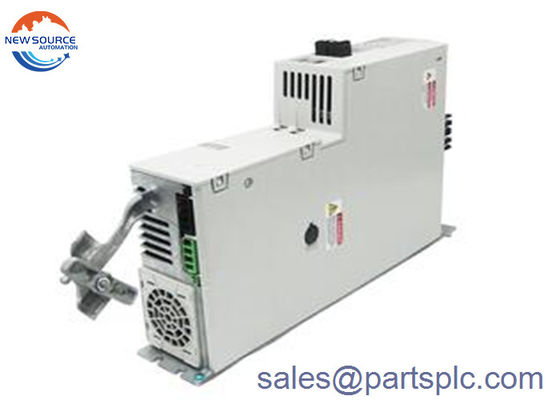

آلن بردلی 2198-D057-ERS3 ماژول محور بخشی از Kinetix Ethernet I/P 5700 سیستم سرو

2198-D057-ERS3

2198-D057-ERS3 Kinetix 5700 دو محور اینورتر توسط یک ماژول محور دو محور اینورتر در طیف گسترده ای از برنامه های کنترل حرکت استفاده می شود.دارای پهنای باند سرعت 400 هرتز با فرکانس تعدیل پهنای پالس 4 KHz و جریان خروجی 23A است که در 57A اوج می گیرد2198-D057-ERS3 دارای قدرت خروجی 15.6KW در 324-528V ACRMS (سه فاز) و جریان ورودی DC 24.5A DC در 458-747V DC با ظرفیت داخلی 705 °F است.درایو دارای یک جریان کنترل 2.3A DC برای یک موتور بدون ترمز در 24V DC، و 8.3A در 24V DC برای موتورهای دارای ترمز و دارای یک جریان کلی 4A است.2198-D057-ERS3 دارای یک درصد درجه حرارت وابسته به تبعید قدرت 252W در 20٪ است، 354W در 40٪، 456W در 60٪، 558W در 80٪ و 660W در 100٪.

اینورتر 2198-D057-ERS3 دارای محدوده دمای عملیاتی 0-50 درجه سانتیگراد (32-122 درجه سانتیگراد) است.فارنهایت) در محدوده رطوبت نسبی 5-95٪ بدون فشرده سازی و در محدوده دمای -40-70 درجه ذخیره می شود. درجه سانتی گراد (-40 -158 درجه فارنهایت). این اینورتر برای نصب در ارتفاع تا 1500 متر (4921 فوت) بدون کاهش درجه طراحی شده است،اما با هر 300 متر بالاتر از 1500 متر 3 درصد کاهش می یابد و همچنین برای تحمل شوک عملیاتی 15G و ارتعاش 2G در 55-500Hz ساخته شده است.. 2198-D057-ERS3 تقریباً 6.76 کیلوگرم (14.9 پوند) وزن دارد و ابعاد 252 میلی متر (9.92 اینچ) x 358 میلی متر (14.09 اینچ) x 55 میلی متر (2.17 اینچ) دارد.

2198-D057-ERS3 یک Servo Drive Kinetix است که بخشی از سیستم servo I / P Ethernet Kinetix 5700 است.این درایو سرو برای اتصال با موتورهای Kinetix Servo برای اجرای حرکت و کنترل موقعیت استفاده می شوداز کنترل حرکتی یکپارچه از طریق Ethernet I / P از طریق پورت های ارتباطی رابط دوگانه RJ45 Ethernet پشتیبانی می کند.

2198-D057-ERS3 دارای عرض ماژول 85 میلی متر با اندازه گیری های فیزیکی 9.92 x 3.35 x 17.0 اینچ یا 252 x 85 x 433 میلی متر و وزن 14.9 پوند یا 6.76 کیلوگرم است.این پشتیبانی از نصب صفر انباشت و طراحی شده برای کاهش هزینه های سیم کشی و نصب.

این درایو دو محور است و دو پورت اترنت دارد. it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.
