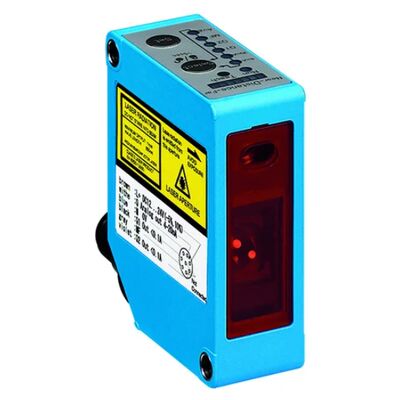

دقت تکرار 30 میکرومتر سنسور نوری SICK OD2-P120W60I2

محل منبع	آلمان
نام تجاری	SICK
شماره مدل	UM18-218161101
مقدار حداقل تعداد سفارش	1
قیمت	INQUIRY
جزئیات بسته بندی	اصل
زمان تحویل	موجود در سهام/1-3 روز
شرایط پرداخت	T/T
قابلیت ارائه	99+

جزئیات محصول

شماره سفارش	6036625	نوع محصول	سنسور جابجایی لیزر نوری
سری	سنسور فاصله مینیاتوری OD2	محدوده اندازه گیری	60 تا 180 میلی متر
فاصله مرجع	120 میلی متر	دقت تکرار	30 میکرومتر
خطی خطی	± 120 میکرومتر	وزن	تقریبا 25 گرم
برجسته کردن	سنسور نوری SICK OD2-P120W60I2 , سنسورهای صنعتی SICK OD2-P120W60I2

پیام بگذارید

توضیحات محصول

SICK OD2-P120W60I2 حسگر جابجایی نوری. اندازه گیری بدون تماس با دقت بالا.

مقدمه به سنسور جابجایی SICK OD2-P120W60I2

درSICK OD2-P120W60I2(رقم سفارش: 6036625) یک سنسور جابجایی نوری با عملکرد بالا از سری شناخته شده OD Value است،طراحی شده برای اندازه گیری دقیق فاصله بدون تماس در محیط های صنعتی سختاین سنسور مستطیل فشرده ترکیبی از تکنولوژی پیشرفته لیزر با ساخت قوی برای ارائه اندازه گیری قابل اعتماد و قابل تکرار در طیف گسترده ای از مواد و سطوح است.

این که آیا شما نیاز به نظارت بر سطح پر کردن، تایید تراز بخشی، یا موقعیت اجزای با دقت سطح میکرو،OD2-P120W60I2 ارائه عملکرد و انعطاف پذیری برای بهینه سازی فرآیندهای خودکار خود را.

ویژگی های کلیدی و مشخصات فنی

معیارهای اصلی عملکرد

مشخصات	ارزش
محدوده اندازه گیری	از 60 mm تا 180 mm (نامی 120 mm ± 60 mm)
نوع خروجی	۴-۲۰ mA خروجی جریان + ۲ x خروجی های دیجیتال PNP
تکرار	30 μm (در شرایط استاندارد)
خطی بودن	± 120 μm (در شرایط استاندارد)
زمان پاسخ	≥ 1 ms
فرکانس اندازه گیری	≤ 2 kHz

مزیت های فنی

لیزر قرمز قابل مشاهده کلاس 2(IEC 60825-1:2014) برای عملیات ایمن و تراز آسان
طراحی فشرده(20 میلی متر × 40 میلی متر × 15 میلی متر) برای تاسیسات با فضای محدود
درجه حفاظت IP67برای عملکرد ضد گرد و غبار و ضد آب در محیط های صنعتی خشن
کابل یکپارچه 2 متریبرای نصب و اتصال انعطاف پذیر
تعیین میانگین ارزش(1 ¢ 64x) برای افزایش ثبات اندازه گیری
تنظیم حساسیت خودکاربرای مدیریت شرایط مختلف سطح
خروجی های آنالوگ قابل آموزشبرای راه اندازی سریع و آسان
خروجی های دیجیتال قابل برگشتبرای یکپارچه سازی در سیستم های کنترل

چگونه کار می کند: تکنولوژی پیشرفته جابجایی نوری

SICK OD2-P120W60I2 از اصول اندازه گیری زمان پرواز برای تعیین فاصله به یک جسم با دقت استثنایی استفاده می کند. سنسور یک پرتو لیزر قرمز قابل مشاهده (1 میلی متر x 1.اندازه نقطه 5 میلی متر در فاصله 120 میلی متر) که از سطح هدف منعکس می شودبا اندازه گيري زماني که طول مي کشه تا نور به سمت اجسام و برگرددسنسور فاصله دقیق را محاسبه می کند و این را به یک سیگنال آنالوگ متناسب 4-20 mA و دو خروجی دیجیتال PNP تبدیل می کند.

این روش اندازه گیری بدون تماس از فرسایش مربوط به سنسورهای تماس فیزیکی جلوگیری می کند و عمر طولانی و عملکرد ثابت را حتی در کاربردهای چرخه بالا تضمین می کند.

کاربردها: راه حل های متنوع برای چالش های صنعتی

OD2-P120W60I2 در طیف گسترده ای از کاربردهای صنعتی در بخش های مختلف برجسته است:

تولید و مونتاژ

موقعیت دقیق: ربات های راهنما برای نصب شیشه جلو، قرار دادن قطعات و عملیات توزیع
نظارت بر سطح پر کردن: بررسی سطح مایعات یا مواد آزاد در ظروف و هپر ها
تراز بخش: بررسی موقعیت صحیح قطعات در طول فرآیند مونتاژ
کنترل صفحه دوگانه: تشخیص لایه های متعدد در طول عملیات تغذیه ورق

رباتیک و اتوماسیون

موقعیت گیرنده: اطمینان از قرار دادن دقیق ابزارها و قطعات کار
تراز گاراژ: حفظ موقعیت دقیق قطعات متحرک در سیستم های خودکار
موقعیت گذاری مجله: استفاده بهینه از پنل های خورشیدی، قطعات الکترونیکی و سایر وسایل حساس

کنترل کیفیت و بازرسی

نظارت بر ارتفاع: اندازه گیری و تأیید ابعاد اجزای نوری، قطعات ریخته شده و قطعات ماشینکاری
اندازه گیری ضخامت فیلم: کنترل باقی مانده فیلم در ماشین های پیچ و تاب
نظارت بر قالب اینگوت: اطمینان از خارج شدن مناسب اینگوت ها در فرآیند ریختن

نصب و راه اندازی: ادغام سریع برای نتایج فوری

OD2-P120W60I2 برای نصب و پیکربندی ساده طراحی شده است:

نصب: طراحی چسی نصب اجازه می دهد تا برای اتصال امن در هر جهت گیری
منبع برق: با برق 12 و 24 ولت برای سازگاری با سیستم های برق صنعتی استاندارد کار می کند
ارتباط: کابل یکپارچه 2 متری سیم کشی سیستم های کنترل را ساده می کند
آموزش: تنظیمات بدیهی از طریق ورودی چند منظوره برای ليزر خاموش، آموزش خارجی و تگ کردن
پیکربندی: تنظیم تنظیمات میانگین ارزش و پارامترهای خروجی برای مطابقت با نیازهای خاص برنامه

چرا SICK OD2-P120W60I2 را انتخاب کنید؟

اعتبار صنعت اثبات شده: بیش از 70 سال تخصص سنسور SICK عملکرد و دوام طولانی مدت را تضمین می کند
دقت بی نظیر: تکرار 30 μm امکان کنترل دقیق فرآیند را فراهم می کند
ادغام انعطاف پذیر: گزینه های خروجی متعدد و توابع قابل آموزش با نیازهای مختلف سیستم سازگار هستند
ساخت و ساز محکم: حفاظت IP67 در برابر گرد و غبار، رطوبت و شرایط سخت کار
راه حل مقرون به صرفه: کاهش زمان توقف و هزینه های نگهداری در مقایسه با سیستم های اندازه گیری مبتنی بر تماس

مشخصات فنی (تفصیلی کامل)

دسته بندی	مشخصات
ماشین آلات	- مواد ساختمانی: پلاستیک ابعاد: 20 میلی متر × 40 میلی متر × 15 میلی متر - وزن: 25 گرم (تقریبا) - نوع اتصال: کابل 2 متری
برق	ولتاژ برق: 1224 ولت DC مصرف جریان: ≤ 50 mA - جریان خروجی: 420 mA (آنالوگ) ، حداکثر 100 mA در هر خروجی PNP
محیط زیست	- دمای کار: -10°C تا +40°C - دمای نگهداری: -25°C تا +70°C - درجه حفاظت: IP67 (IEC 60529)
ویژگی های لیزر	- نوع: لیزر قرمز قابل مشاهده - کلاس لیزر: 2 (IEC 60825-1:2014) طول موج: 650 نانومتر - اندازه لکه های روشن: 1 میلی متر x 1.5 میلی متر (در فاصله 120 میلی متر)

اطلاعات سفارش

شماره بخش: OD2-P120W60I2 (6036625)
لوازم: براکت های نصب، پوشش های محافظ و کابل های تمدید شده به صورت جداگانه در دسترس هستند

نتیجه گیری

درSICK OD2-P120W60I2سنسور جابجایی نوری دقت، قابلیت اطمینان و انعطاف پذیری مورد نیاز برای بهینه سازی فرآیندهای صنعتی در تولید، رباتیک و برنامه های کنترل کیفیت را ارائه می دهد.با تکنولوژی اندازه گیری بدون تماس، ساخت قوی و ادغام آسان، این سنسور یک سرمایه گذاری عالی برای کسب و کارهایی است که به دنبال بهبود کارایی، کاهش هزینه ها و بهبود کیفیت محصول هستند.
